FUNGSI DAN POSISI FUSE PS2

Untuk Menyelesaikan beberapa kasus PS2, Yang paling mudah,  Adalah, memeriksa semua FUSE nya, Karena Tiap Fuse memiliki fungsi yang berbeda-beda,  Begitu pula Resistan yang dikandungnya. Fuse putus berarti Fuse itu berfungsi, Untuk mengamankan Fungsi tertentu Pada mainboard,  jika Incu tertarik untuk tahu fungsi dan lokasinya pada mainboard PS2,  Silahkan Incu pelajari, Gambar dibawah ini  untuk mengetahui Posisi Fuse, Kode fuse, dan lokasi tiap fuse berada pada mainboard PS2.

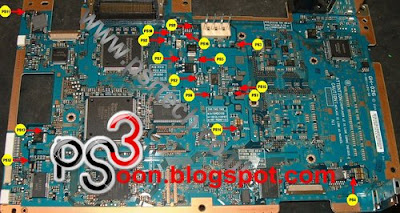

PS2 Mainboard Versi 1.

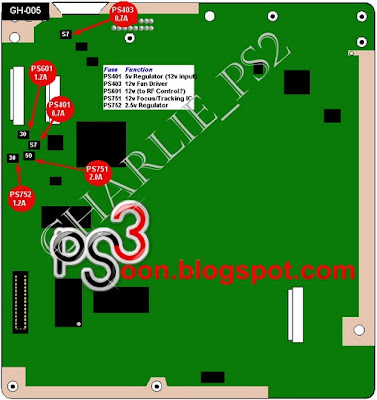

PS2 Mainboard Versi 2.

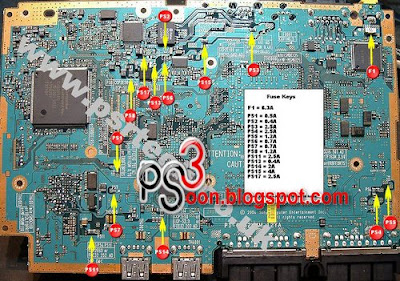

PS2 Mainboard Versi 3.



PS2 Mainboard Versi 4.



PS2 Mainboard Versi 5



PS2 Mainboard Versi 7



PS2 Mainboard Versi 9



PS2 Mainboard Versi 10



PS2 Mainboard Versi 12



Fungsi beberapa Fuse PS2, Berdasarkan Lokasinya :

PS1 - Standby power circuit (Syscon)  [12v]
PS2 - Power Supply PWM chip [12v]
PS3 - Graphics Synthesizer voltage regulator [12v]
PS4 - 5V/2.6v/1.7v voltage regulator [main 5v rail and Rambus RAM voltages]
PS5 - Fan
PS6 - output of the PWM for voltage regulator MOSFET [Emotion Engine)]
PS7 - 8v for rumble motors [controller ports]
PS8 - For the voltage reference regulators
PS9 - Expansion bay [5V for the hard disk]
PS10 - Expansion bay [12V for the hard disk]
PS11 - Power for the laser actuator [all but spindle motor
PS12 - Power for the spindle motor actuator
PS13 - Power for  5v to the laser power control+5V reference to the spindle motor actuator.
PS14 - 3.4v for all the system [all chips EE+memory+ GS+very low  1.6v]

Jadi jika Incu memeriksa, Permasalahan PS2, Ukurlah dengan OHM, dantidak perlu diberi tegangan pada mainboardnya, Ukurlah, memakai ukuran 1X pada AVOmeternya, Jika Putus fuse yang diukur, Maka parameter Avometer tidak bergerak, Tetap pada posisi 0. Jika sebaliknya berarti Fuse bagus.

Jika Fuse utuh, Fuse tersebut tidak putus, Tapi justru IC yang berdekatan dan seharusnya dilindungi Oleh fuse malahan Ic itu yang mati, Lantas kesimpulan apa yang akan Incu katakan? Baik dalam postingan berikutnya Eyang akan Ulas dan paparkan, Terima kasih cu, Untukmu selamannya...hehehehe Merdeka!!!
