LANGKAH DETAIL CABUT PASANG IC PS3 YLOD

Ditulis oleh: -

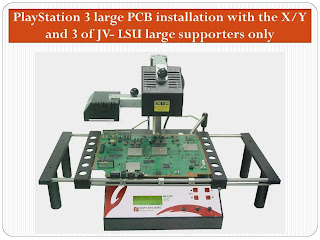

PROSES PENGERJAAN PS3 YLOD MEMAKAI JOVY BGA REWORK RE-7500

Ketika mesin pertama kali dinyalakan, Apa yang semestinya anda ketahui dan lakukan? apakah langsung melakukan proses pemanasan fast reflow? Untuk menjawab ya atau tidak,  Eyang sarankan anda melakukan tahapan pengerjaannya, Terlebih dahulu, Pahit manis atau apapun yang anda rasa, Buktikan saja terlebih dahulu, Bisikan orang yang ngasih tahunya. Nasehat dan Wejangan ini, Eyang dapatkan dari JOVY langsung melalui bpk Sutarwan. Silahkan ikuti nasehatnya.



WARMING UP DIBUTUHKAN PADA SAAT PERTAMA KALI MENGGUNAKAN JOVY.

1]. Panaskan mesin pada posisi LOWER HEATER [LH]  Fast Reflow sekitar 3 menit.
2]. Setelah itu Tempatkan posisi UPPER HEATER [UH] pada posisi Ketinggian 4. Posisi ini adalah posisi yang dirasa, Paling tepat, Karena meliputi secara maksimal area berukuran luas 60mm X 60mm. Atau bisa didapat ketinggia UH adalah 4cm dari permukaan IC yang akan diangkat, Ataupun hanya dipanasin.


link videonya : disini

PROSES SOLDERING DAN REFLOW LEADED SOLDER [Sn63Pb37 atau Sn60Pb40]

1]. Siapkan PCB PS3 YLOD dan panaskan  pada suhu 60c
2]. Setelah tercapai Suhu 60c, Gunakan mode PREHEATING : LH Fast Reflow sampai suhu 100c
3]. Setelah tercapai Suhu 100c, Atur mode menjadi  SOAKING Dimana settingannya kita rubah menjadi UPPER HEATER [UH] pada Fast Reflow.
LOWER HEATER [LH] pada Reflow sampai suhu tercapai 145c.
4. Setelah suhu tercapai 145c, Anda pastikan mode setting menjadi :
UPPER HEATER [UH] pada  Reflow.
LOWER HEATER [LH] pada Reflow sampai suhu tercapai 180c sampai dengan 190c.
5]. Setelah suhu mencapai maksimal di  180-190 Time Above Liquid (TAL), Lakukan :
UPPER HEATER [UH] Off atau matikan.
LOWER HEATER [LH] Off atau matikan. Tunggu sampai benar-benar OFF, Biasanya selama 15 sampai dengan 20 detik.

PROSES SOLDERING DAN REFLOW LEAD FREE SOLDER [SAC305 Sn96.5Ag3.0Cu0.5]

1]. Siapkan PCB PS3 YLOD pada suhu 60C.
2]. Jangan lupa untuk menaruh thermocouple Pada posisi yang benar [jarak 1-2mm dari solder ball dan minimum 3mm tepat menempel pada permukaan PCB]. Bersihkan ujung dari thermocouple, Perhatikan Thermocouple yang kotor akibat flux, Atau debu, Akan menyebabkan pembacaan temperature yang salah.
Untuk proses desoldering, biasanya lebih cepat.
3]. Setelah tercapai Suhu 60c, Gunakan mode PREHEATING : LH Fast Reflow sampai suhu 100c-120c
4]. Setelah tercapai Suhu 100c-120c, Atur mode menjadi SOAKING Dimana settingannya kita rubah :
UPPER HEATER [UH] pada Fast Reflow.
LOWER HEATER [LH] pada Reflow sampai suhu tercapai 185-190.
5]. Setelah suhu mencapai maksimal di : 180-190 Time Above Liquid (TAL), Matikan segera mesinnya
6]. Tunggulah prosesnya sampai mesin benar-benar dingin
7]. Untuk BGA yang ada epoxynya, Bersihkan dulu epoxynya dengan posisi UH off dan LH Fast pada Reflow, biasanya pada suhu 120-160 sudah bisa epoxy dibersihkan.



Jika anda terbiasa menggunakan peralatan semacam hotair atau blower, ataupun heatgun, Pada saat anda naik tingkat, Menggunakan BGA Rework Station, Tentu tidak akan ada, Anda temukan tahapan proses, Preheating, Reflow dan Fast reflow. Keberhasilan penggunaan BGA Rework Station, Ternyata ditentukan oleh, kemahiran anda mengatur suhu yang diperlukan, Penting pula anda tahu jenis IC dan Bahan yang akan anda resolder atau desolder, Tentu bahan yang terbuat dengan penutup Karet, atau plastik, berbeda suhu dan proses yang dibutuhkannya. Jika dibandingkan dengan anda proses IC berbahan penutup Metal. Silahkan pertimbangkan. Eyang harap. dibagi-bagiin dulu aja antar temen, siapa tahu bisa patungan beli bga, dan kerja rame-rame...thinking about this.
