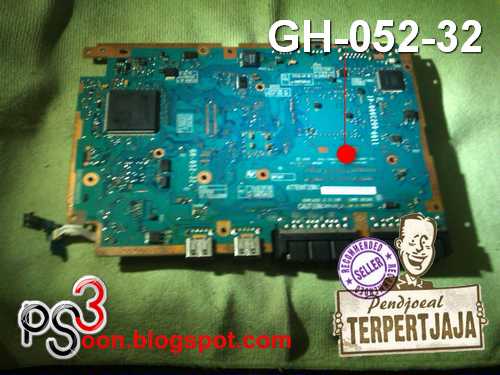

PS2 SLIM (GH-052-32) BLANK SCREEN

PS2 SLIM (GH-052-32) BLANK SCREEN.

Apakah karena PSU? Apakah karena beberapa IC yang tergolong IC VIDEO ada yang  rusak? Apakah ada Jalur yang putus? Apakah masalah Switch power console, Yang tidak bekerja sesuai seharusnya? Banyak alasan,  Dan pertanyaan,  Yang mungkin harus dijawab, Bisakah Ujug-ujug langsung keluar harga? Bisakah ujug-ujug Tanpa diukur, Tahu-tahu, keluar pernyataan  bagian mana yang rusak?  Sehingga, Dengan jelas bisa mengatakan, Bagian PSU yang rusak? Bagaimana cara menganalisanya? Adakah datasheet yang secara khusus membahas pada serial mesin ini?

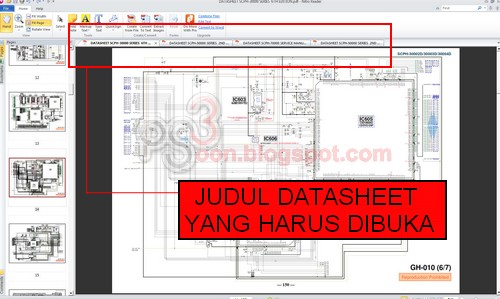

Untuk menghadapi Kasus sepert ini, Eyang saranin, Incu menggunakan Pedoman yang ada pada EBOOK PS2, Bukalah langsung sekaligus beberapa judul nya seperti :



1.1.1. DATASHEET SCPH-30000 SERIES  6TH EDITION.pdf
1.1.2. DATASHEET SCPH-50000 SERIES  2ND GH-023 BOARD.pdf
1.1.3. DATASHEET SCPH-50000 SERIES  2ND GH-026 BOARD.pdf
1.1.4. DATASHEET SCPH-70000  SERIES  3ND EDITION  .pdf

Sebagai tambahan referensi yang wajib disimak, Dipelajari dan dipraktekan, Lihat juga judul referensi yang terdapat pada EBOOK PS2, Pada Folder TIPS SOLDERING, Lihat didalamnya, Terdapat beberapa tutorial Video, Diantaranya adalah :



1.1.5. BGA DEBALLING.wmv
1.1.6. MEMPERBAIKI JALUR PUTUS.flv
1.1.7. REMOVING SOLDERING TIPS.flv
1.1.8. TRIK MENCABUT IC SMD.flv

Perhatian :
Pelajari Video diatas, perhatikan Cara-Caranya, Karena, jika hasil dari pengukurannya, Terdapat masalah yang mengharuskan mengangkat, Dan memasang kembali IC, Cara-cara Profesional seperti tadi yang disebutkan ditampilkan pada Video, Dapat diikuti. Silahkan. simak dan pelajari.

Siapkan Avometer Digital atau Analog Incu, Ukurlah Posisi  Testpoint Dibawah ini, Dan nilainya harus sesuai dengan yang ditetapkan pada Datasheet, Perhatikan gambar dibawah ini.

APAKAH MASALAH ADA PADA CONNECTOR DAN FUSE (F0001)?





APAKAH MASALAH ADA PADA C4018 DAN FUSE (PS0003)?

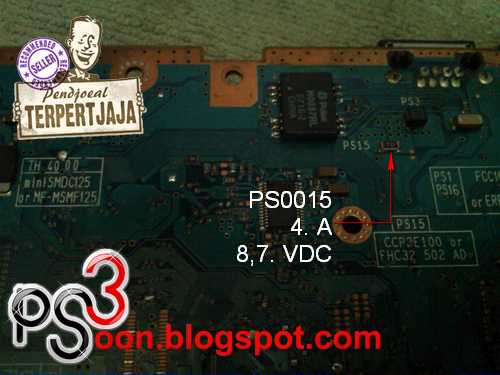

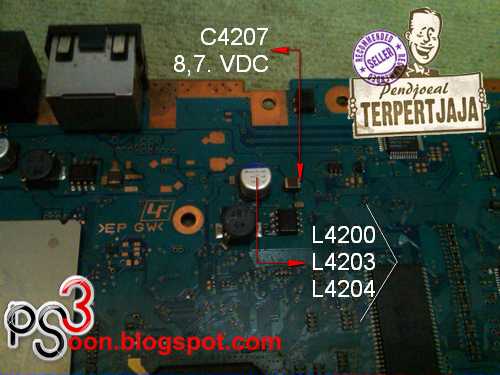

APAKAH MASALAH ADA PADA FUSE (PS0015) DAN L4202, L4203, L4200, Dan C4207

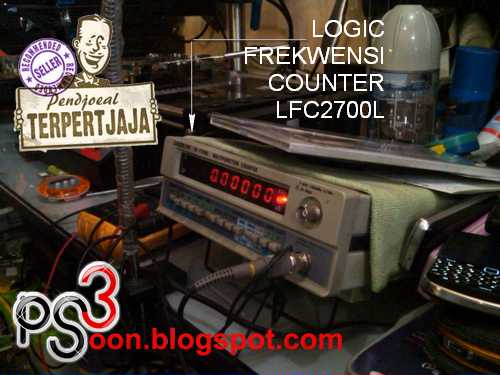

Asumsi dari hasil analisa sederhana masalah pada powering mainboard tidak ada masalah, Bagaimana dengan Frekwensi Tiap IC yang tergolong IC VIDEO, Mungkinkah kita bisa melacaknya? apakah kita bisa mampu untuk mengukurnya? Siapkan senjata kita yang paling sederhana, Alias paling murah dibanding Osiloskop, Yaitu : Logic Frekwensi Counter LFC2700L. untuk tahu mengenai alat ini, Kita bisa baca disini.

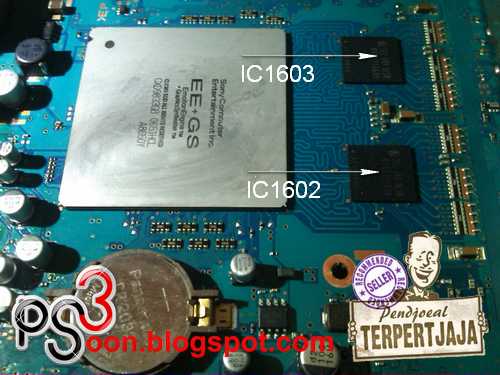

APAKAH MASALAH ADA PADA IC1602 DAN IC1603?

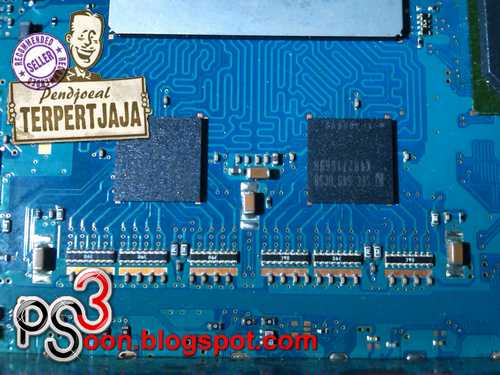

Untuk cara mengukur dan mencari nilai frekwensinya, Urut dari IC1602 dari kaki ke 4 dan kaki ke 5, dengan kode muatan CTMN dan CTM, Hal ini bisa dilakukan, Pada R1120 dan R1118,



Kesimpulan cara mengkur frekwensi Pada IC1602+IC603 adalah :
IC1602 --->R1120 + R1118 --->Harus memiliki Frekwensi 400 MHz
IC1603 --->R1121 + R1119 --->Harus memiliki Frekwensi 400 MHz
(Ingat pada saat mengukur PS2 harus dalam keadaan ON jangan pada posisi Standbye) Jika nilai yang dihasilkannya tidak ada, Patut dan wajib Incu mengukur Volt DC. Tiap IC1602 + IC1603 nya. Dimanakah titik testpointnya? Nah, sebagai info "ssst..rahasia" Ternyata dudukan,  Dan jumlah kakinya sama dengan datasheet PS2 versi 30000, Incu sebaiknya bandingkan. Lihatlah.



Incu bisa Ukur tegangannya 1,8 Vdc. pada



C1637 Titik TestPoint untuk mengukur 1,8 Vdc, Pada IC1602+IC1603
C1639 Titik TestPoint untuk mengukur 1,8 Vdc, Pada IC1602+IC1603
RB1603 Titik TestPoint untuk mengukur 1,8 Vdc, Pada IC1602
RB1602 Titik TestPoint untuk mengukur 1,8 Vdc, Pada IC1602
RB1601 Titik TestPoint untuk mengukur 1,8 Vdc, Pada IC1602
RB1606 Titik TestPoint untuk mengukur 1,8 Vdc, Pada IC1603
RB1605 Titik TestPoint untuk mengukur 1,8 Vdc, Pada IC1603
RB1604 Titik TestPoint untuk mengukur 1,8 Vdc, Pada IC1603

Incu bisa Ukur tegangannya 2,5 Vdc. pada



C1645 Titik TestPoint untuk mengukur  2,5  Vdc, Pada IC1602
C1680 Titik TestPoint untuk mengukur  2,5  Vdc, Pada IC1602
C1681 Titik TestPoint untuk mengukur  2,5  Vdc, Pada IC1602
C1646 Titik TestPoint untuk mengukur  2,5  Vdc, Pada IC1602
C1642 Titik TestPoint untuk mengukur  2,5  Vdc, Pada IC1602
C1683 Titik TestPoint untuk mengukur  2,5  Vdc, Pada IC1602
C1682 Titik TestPoint untuk mengukur  2,5  Vdc, Pada IC1602
C1647 Titik TestPoint untuk mengukur  2,5  Vdc, Pada IC1602

Jika ada Ketidak-sesuaian baik Voltage, Maupun Frekwensi, Pada sebuah IC, Cobalah Incu melakukan Proses rework, Karena pada posisi, Tertentu, Karena proses Oksidasi pada tiap kakinya, Bisa saja menyebabkan Interfrensi Frekwensi, Dan ketidakstabilan Voltage, Kaki yang kotor, Kaki yang memiliki kotoran debu Elektrostatik, Tentu akan mengganggu,  Sebuah  nilai pengukuran. Langkah terakhir, Barulah Cabut ICnya,  Dan ganti,  Sama IC yang baru,  Atau IC kanibalan...
