SERVICE PS2 BLANK PADA GH-023

Ditulis oleh: -

Hari ini Eyang dapat servisan PS2
Dengan seri mesin GH-023, Dalam
Keadaan "BLANK" Tombol Power Terlihat
Normal.Lampu hijau.



Nah, Sekarang kita akan deteksi bagian Gambarnya.
Mari kita buka EBOOK PS2 dengan judul, DATA
SHEET SCPH-50000 SERIES  2ND EDITION
FOR GH-023 BOARD, Buka pada halaman, 12,
Yaitu : Kita mencari Konektor CN201.




Ukur sekarang Pada IC Q506 Pada kaki 1 harus 3,3vdc.



Jika IC Q506 setelah diukur, Hasilnya 3,3vdc, Berarti
lanjutkan pengukuran, Lihat pada halaman 15, Perhatikan
Sekarang IC FL204



Setelah setiap kaki diukur, Semua nilai masuk memenuhi
Seharusnya VDC pada tiap kaki 5,6 dan 7. Maka sekarang

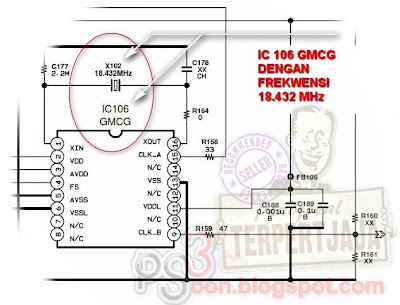

lanjutkan pengukuran pada IC 106 GMCG Yang memiliki
Frekwensi 18,432 Mhz. Lihat Pada EBOOK PS2 Pada
Halaman 5.

Lakukan Pengukuran Pada IC X102, Lihat pada halaman 25
X102 1-781-640-21 VIBRATOR, CRYSTAL (18.432MHz)
Eyang menggunakan FREKWENSI COUNTER, Karena
Osiloskop beberapa Teman dan sahabat Eyang belum punya
Osiloskop, Jadi sangat Tidak pas kalo Tutorial ini, Eyang buat
Menggunakan pengukuran memakai Osiloskop. Sekali lagi
Eyang Hanya menggunakan FREKWENSI COUNTER.
[Biar Murah Meriah].





Dari tampilan Frekwensi Counter Terlihat nilai 18.431.55
Di bulatkan menjadi 18,431 Mhz. Berarti Crystal, Tidak
Bermasalah, Oh Ya kelewat, Gambar dibawah ini, Yang
Eyang Pergunakan Untuk melacak kerusakan Yang terjadi.



Kita sekarang akan mengukur Frekwensi IC KACA,
Atau Frekwensi IC102 dan IC103, Bagaimana Caranya?
Buka EBOOK PS3, Kita sekarang Cari judulnya,
STRUKTUR CHIP SIZE PACKAGE, Buka halaman
4, 5 dan 7, Disana incu bisa mempelajari, Cara menghitung
Berbagai Kaki IC BGA. Tentu semacam IC102,  IC103,
ICEE, ICGS Dan CXP ataupun CXR.



Sekarang buka lagi EBOOK PS2, Buka judulnya
DATASHEET SCPH-30000 SERIES  6TH EDITION,
Pada halaman 9, Maka akan terlihat :



Untuk IC102
Pada kaki 4 [CTMN] bermuatan 400Mhz Menuju R120
Pada kaki 5 [CTM] bermuatan 400Mhz Menuju R118
Untuk IC103
Pada kaki 4 [CTMN] bermuatan 400Mhz Menuju R121
Pada kaki 5 [CTM] bermuatan 400Mhz Menuju R119



Jika hasil dari pengukuran, Dengan menggunakan
FREKWENSI COUNTER tidak menunjukan 400Mhz
Maka bisa dipastikan IC tersebut rusak. hehehehe...
Jebakan Batman.... Belum tentu Cu, Kenapa belum tentu?
Kalo, IC tersebut tidak mendapat Support Input DAYAnya,
Bagaimana Frekwensi bisa keluar.... Hehehehe... sekarang
Tugas kita, Cari Input Vdc-nya, Pada IC102 dan IC103.
Buka EBOOK PS2, DATASHEET SCPH-30000 SERIES
6TH EDITION, Pada Halaman 9, Lihatlah :

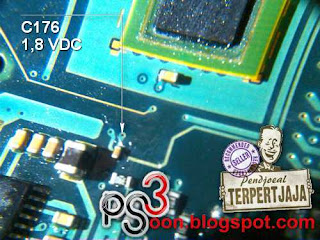

Jalur Warna KUNING, Memiliki Muatan 1,8 Vdc. Ukur pada IC176
Jalur Warna BIRU Memiliki Muatan 2,5 Vdc. Ukur pada C143, C141 dan C145





Untuk mengukur 1,8 Vdc, Tidak hanya pada C176, kita bisa
Mengukurnya Pada FB102, FB101, FB103, FB105, FB104 Dan FB106
Apakah itu? Ini adalah : kelompok Ferrite. atau orang sini bilang RB Garis.



Jadi kalau Seandainya sudah diukur dan hasilnya "TIDAK"
Sesuai dengan Ukuran yang seharusnya... Baru Gantilah IC
Tersebut, Jadi Pahami dulu Inputnya harus berapa... maka
Outputnya harus berapa juga... Jika ada perbedaan dan
ketidak sesuaian dengan apa yang dicantumkan Pada EBOOK
Jangan sungkan dan Ragu... Gantilah...!!
